Les passages à niveau automatiques
Les premiers passages à niveau (abréviation PN) automatiques ont été installées en France au début des années 50. Ils sont présents partout mais leur type peut varier en fonction du trafic de la ligne ferroviaire ou de la route croisée. L’idée de cette page est de présenter ce type d’installation grâce à de nombreuses photos.
Les éléments de base sont deux demi-barrières, des feux rouges clignotant, des téléphones d’alerte, des armoires de commandes. L’activation du dispositif se faire à l’aide de pédales de commandes actionnées par les roues du train lors de son passage.
 Ensemble de base d’un passage à niveau automatique |
 Signal lumineux routier |
 Ensemble de deux demi-barrières |

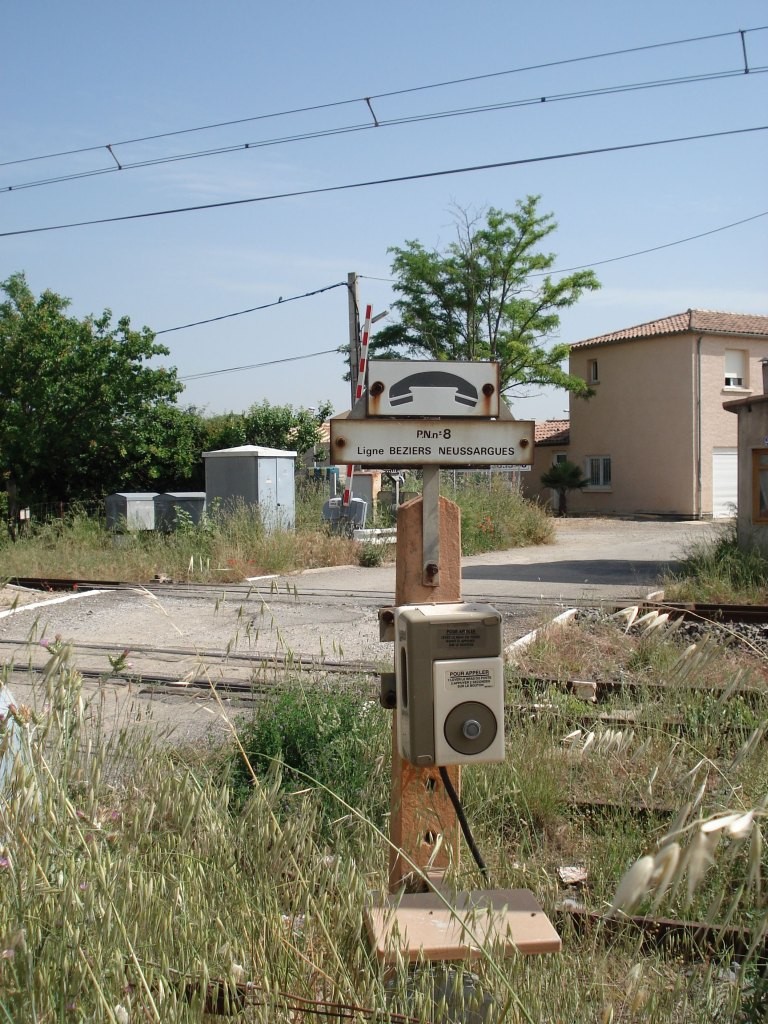

 Téléphone d’alarme simple |
 Téléphone d’alarme avec guérite |

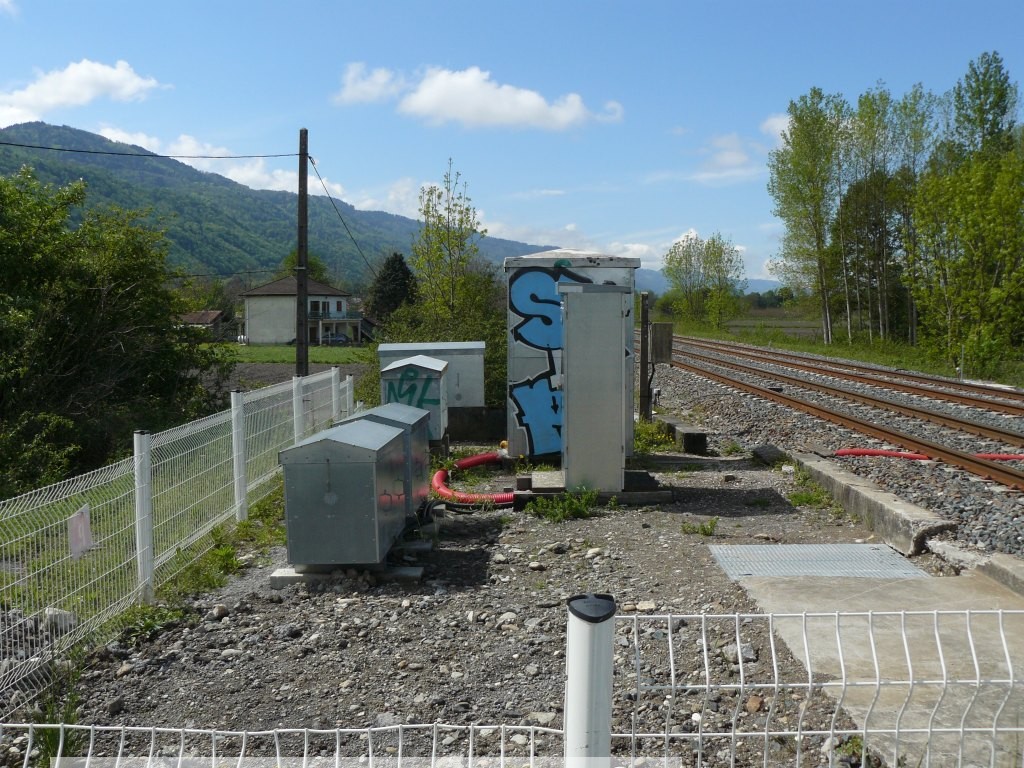

 Armoires électrique de commande (relais, batteries…) |
Parfois lorsque le trafic routier est important, deux barrières supplémentaires sont implantées.
 Passage à niveau équipé de 4 demi-barrières |
 Demi-barrière supplémentaire |
Lorsque le trafic de la ligne est faible les barrières sont plus simples et commandées directement depuis la cabine de conduite à l’aide d’une télécommande.

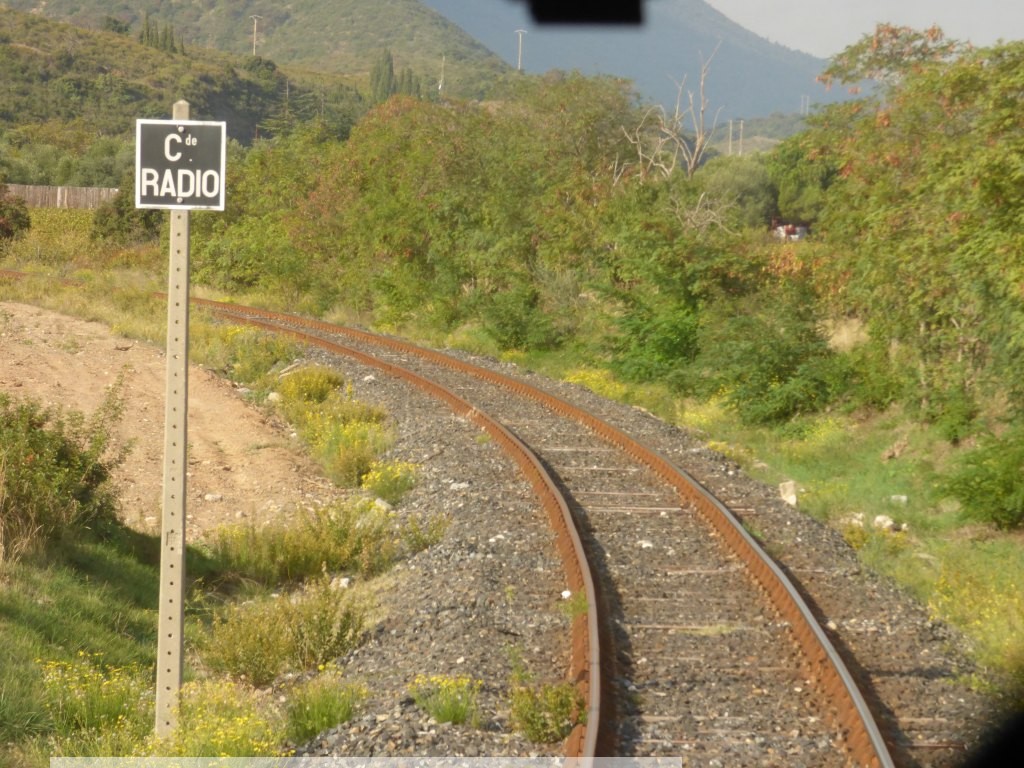

 Signal annonçant un passage à niveau télécommandé |
 Signal indiquant le code de la commande |

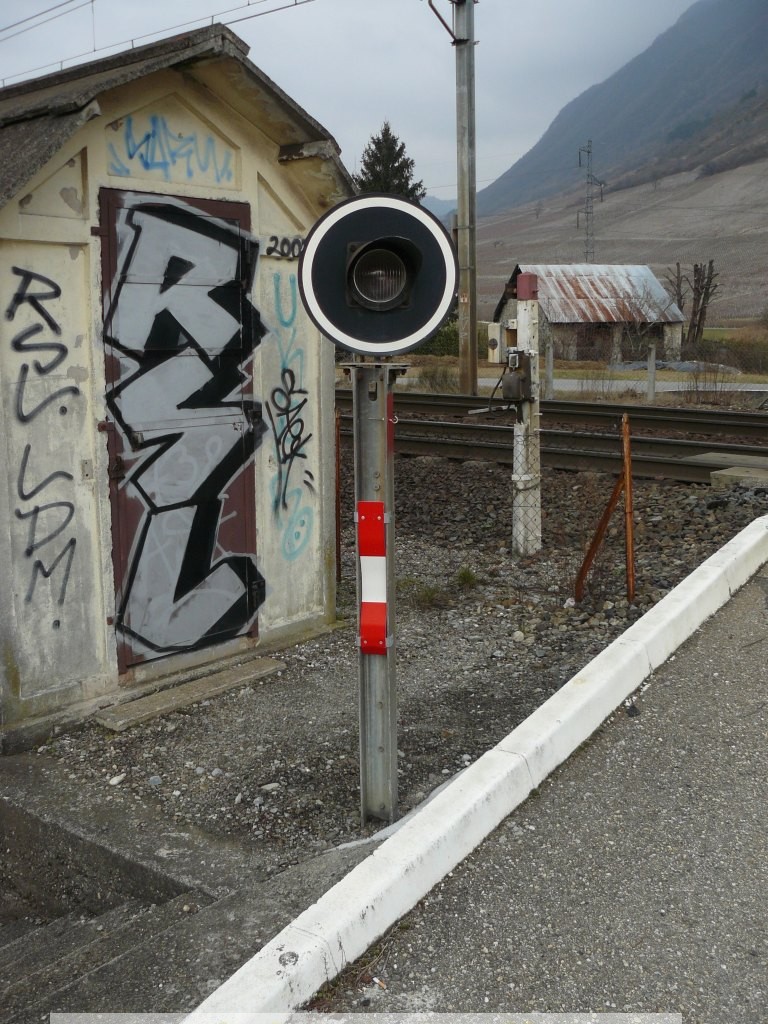

 Signal lumineux indiquant la fermeture correcte du PN |
 La motorisation est aussi simplifiée par rapport à un PN standard. |
Diverses vues :

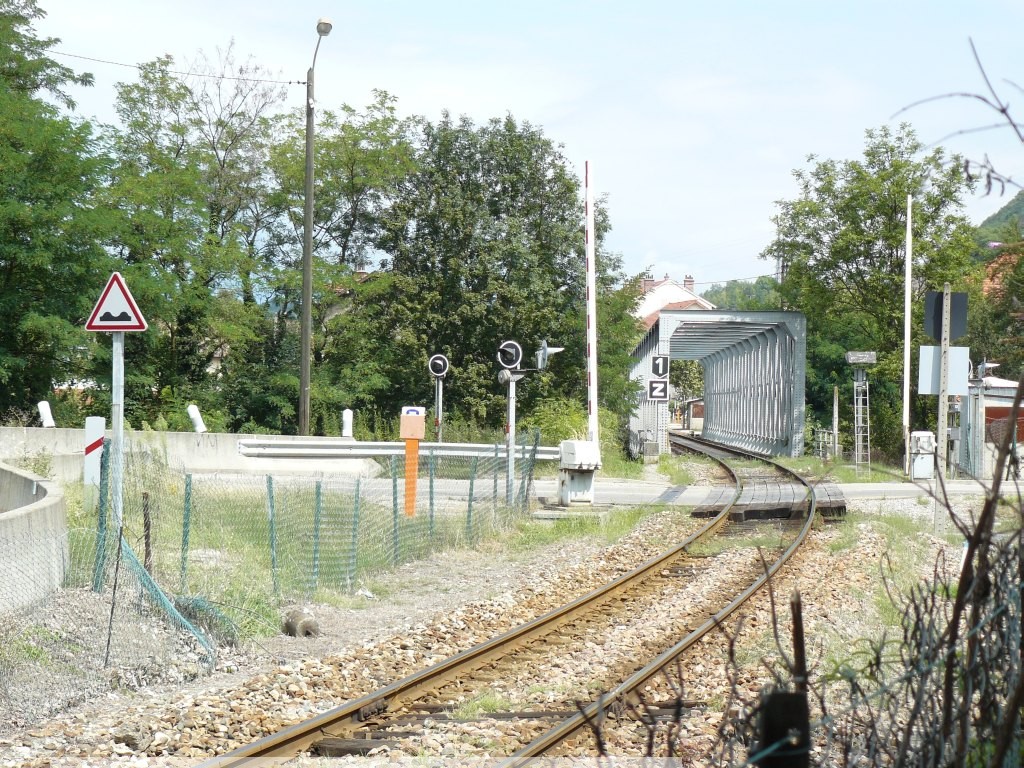

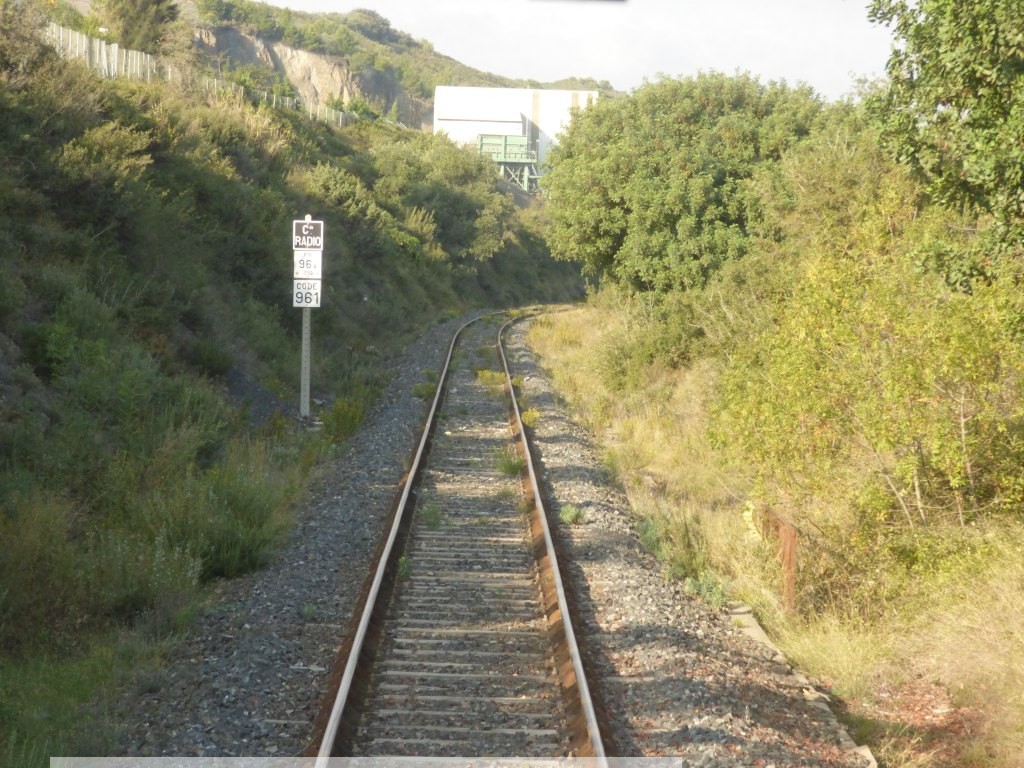

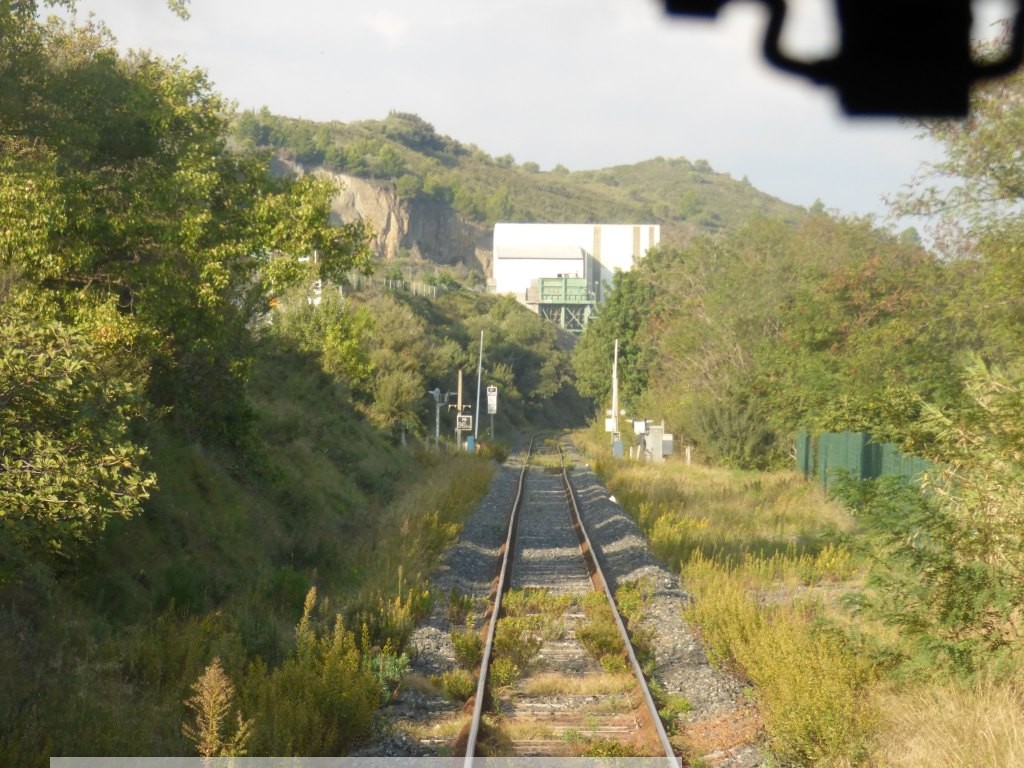

 A l’approche d’un PN radiocommandé |

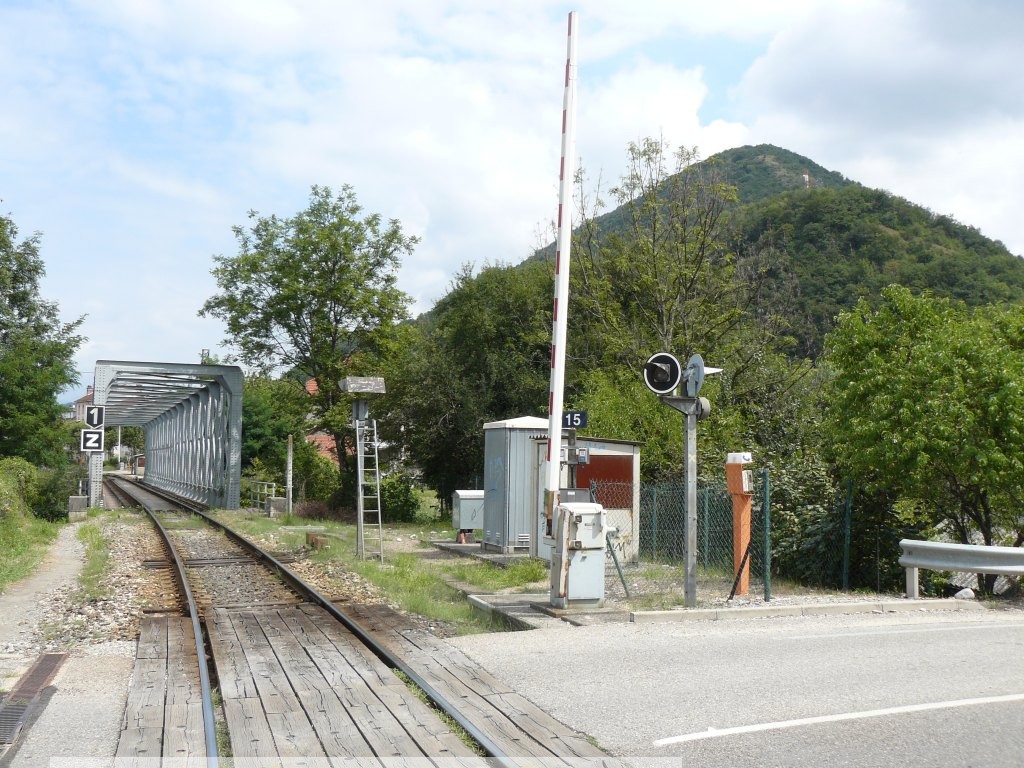

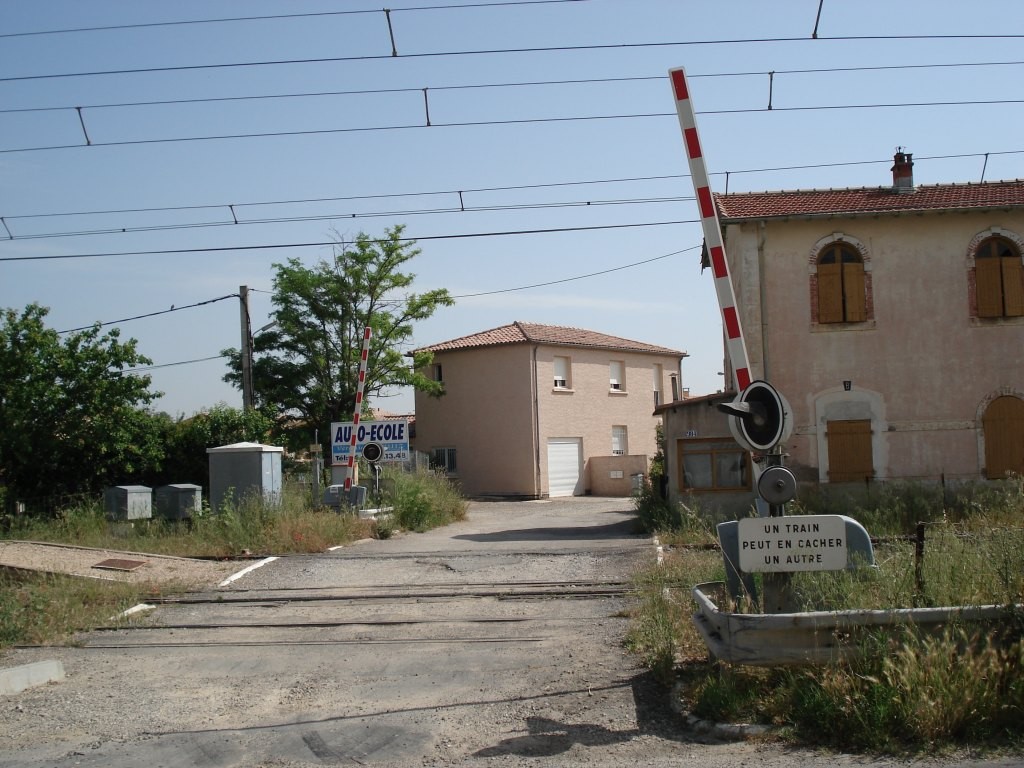

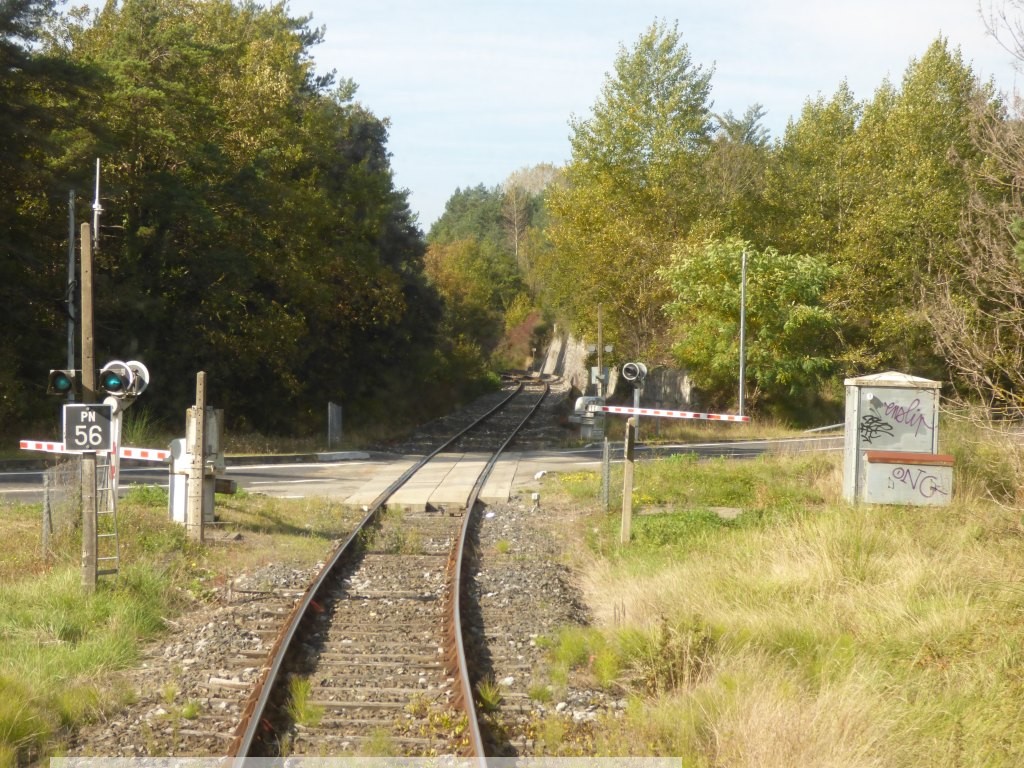

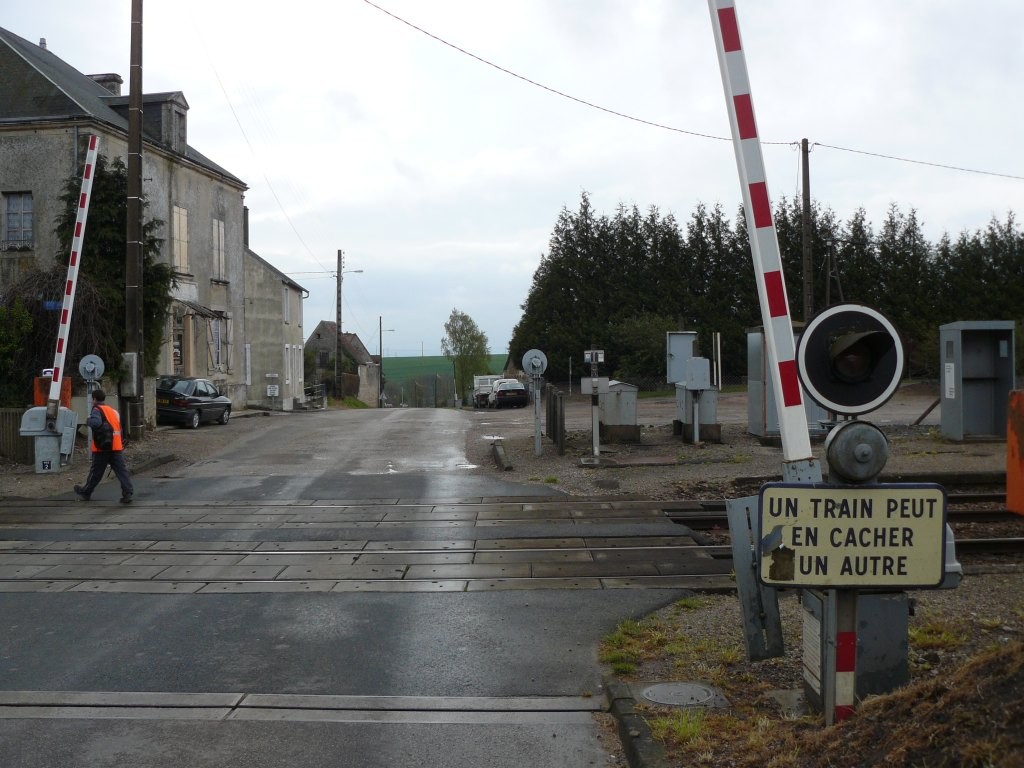

 Vue complète d’un PN sur voie unique |

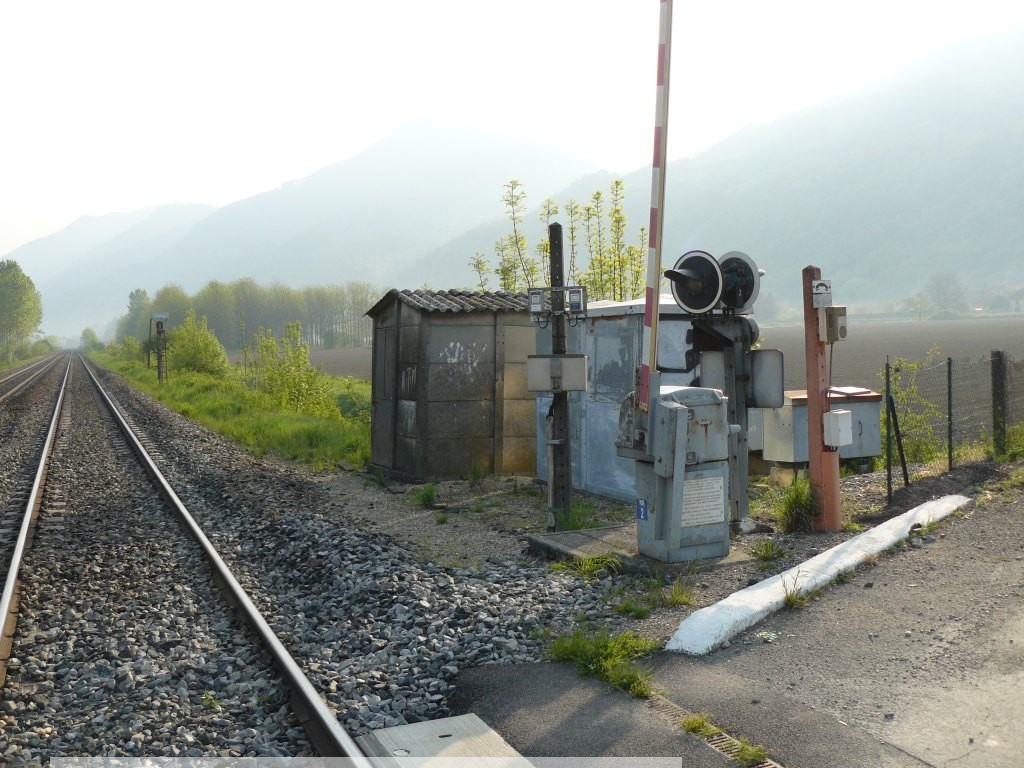

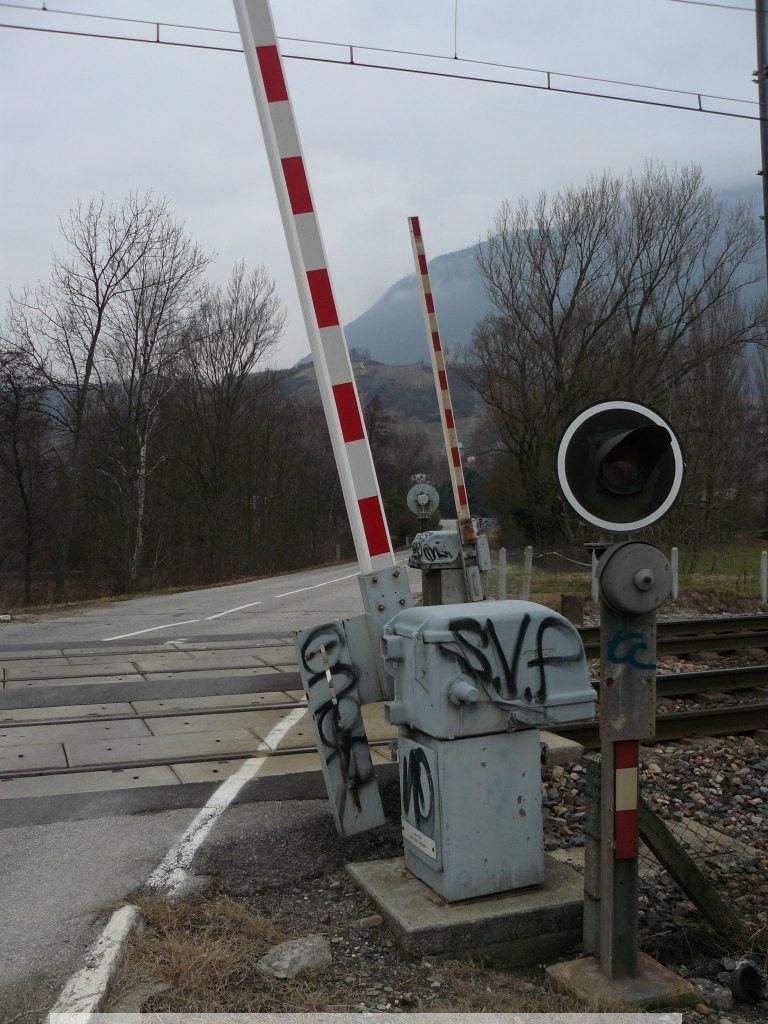

 Armoires électrique, barrière, feux de signalisation et téléphone d’alerte |

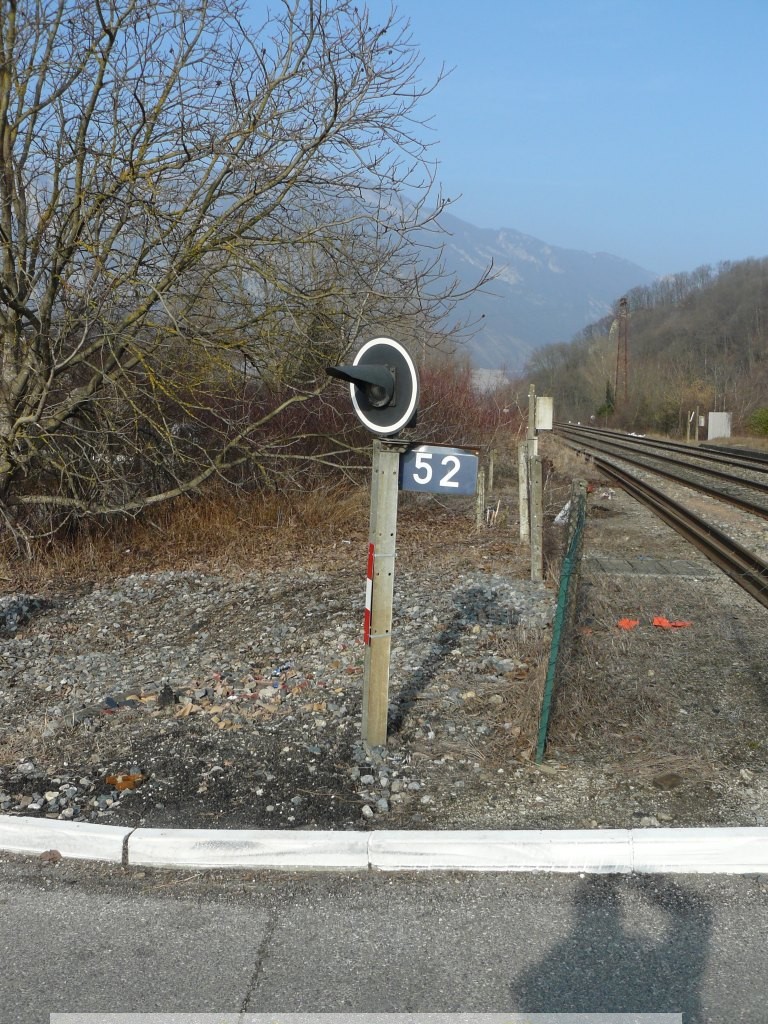

 Signal lumineux et numéro de PN |

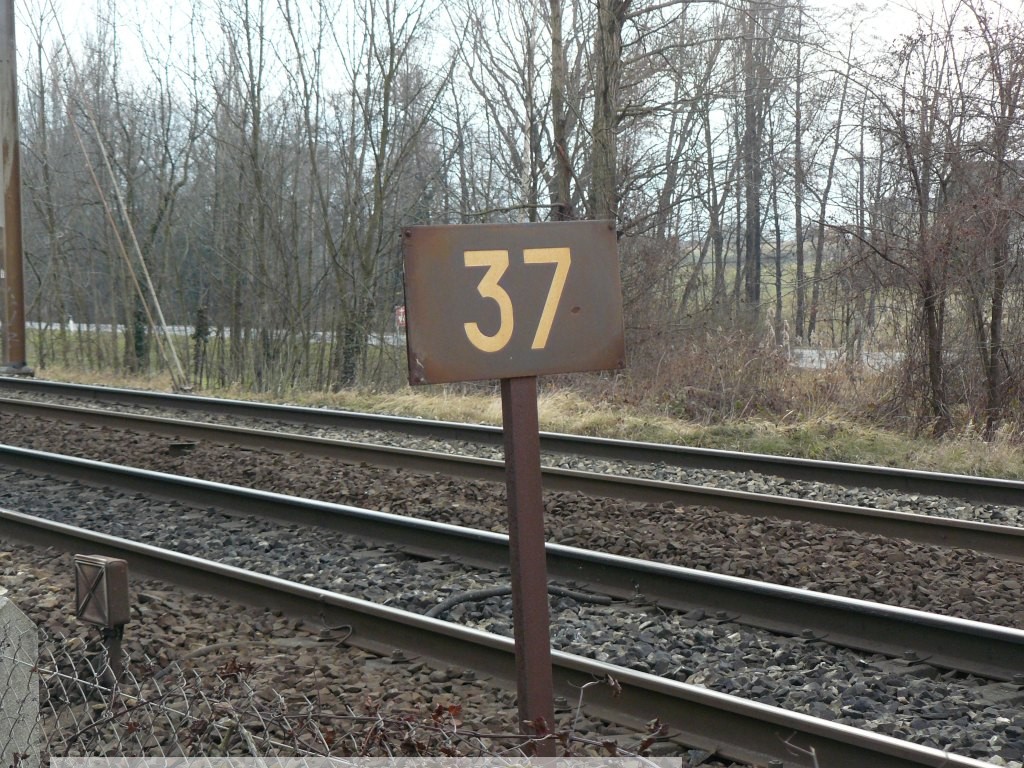

 Numéro de PN |

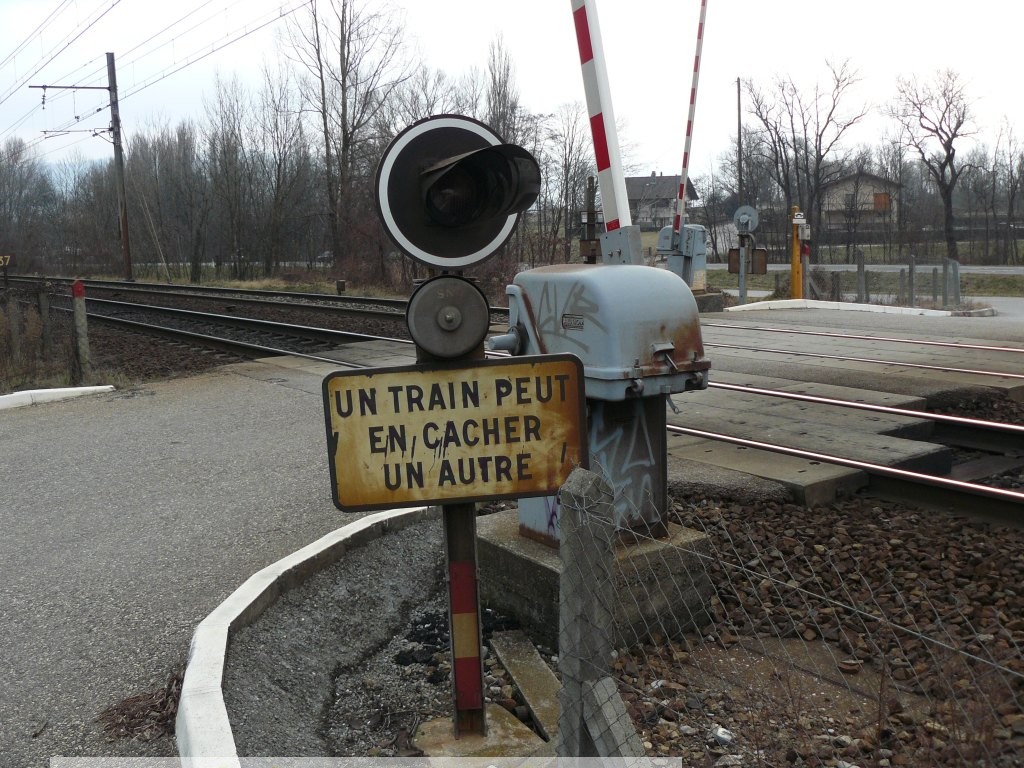

 Signal lumineux et catadioptres |

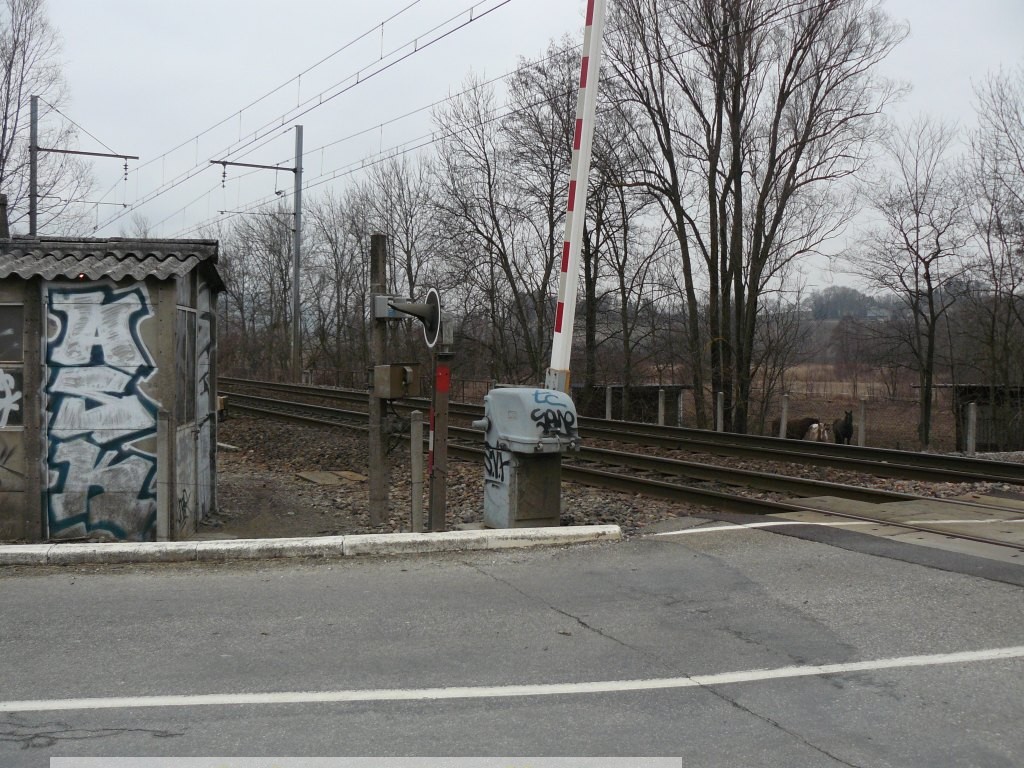

 Guérite pour héberger du personnel en cas de dysfonctionnement du PN. |
 Lors de l’ajout d’une demi-barrière supplémentaire, le moteur est installé à l’envers. |

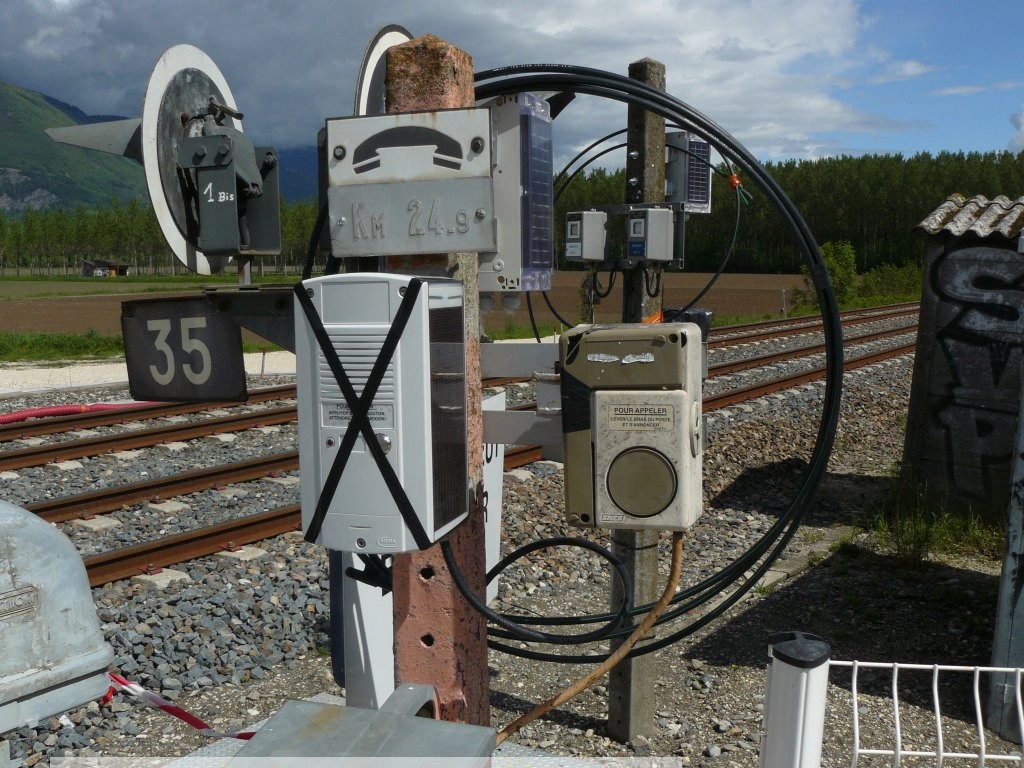

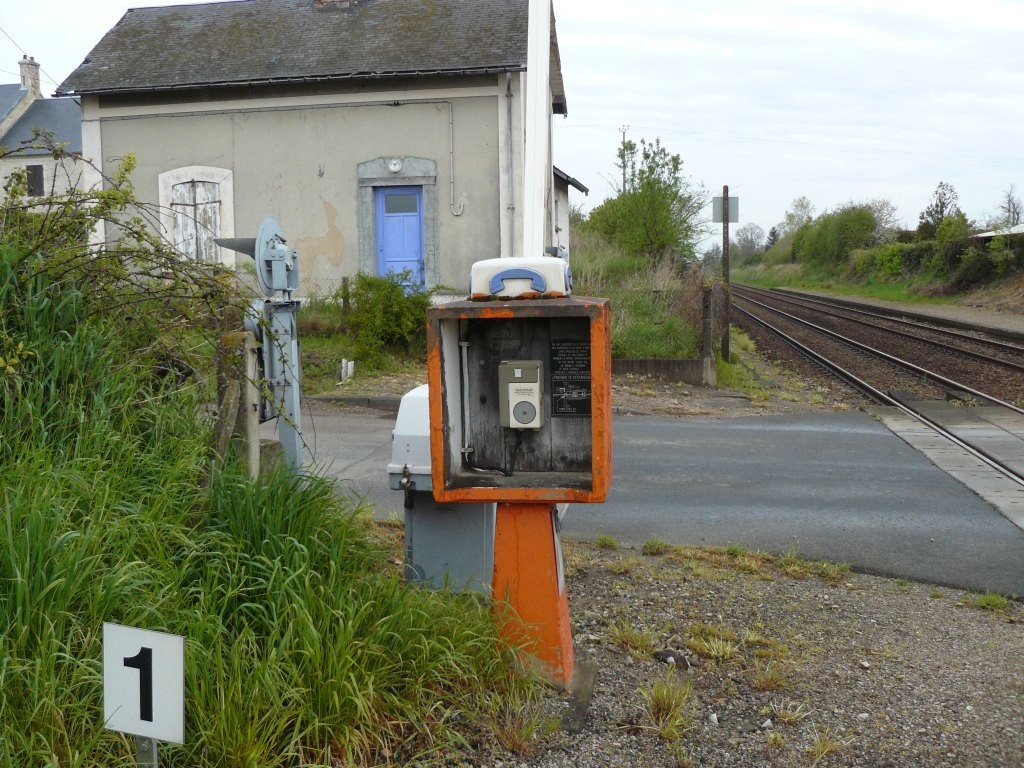

 Nouveau et ancien modèle de téléphone d’alerte |

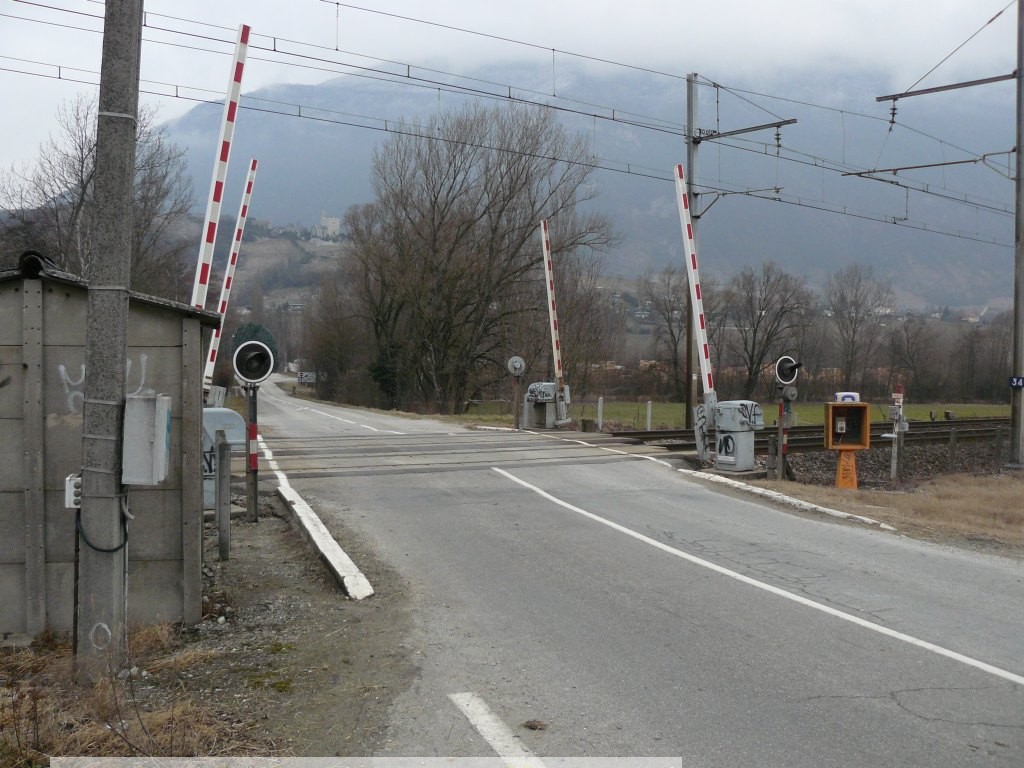

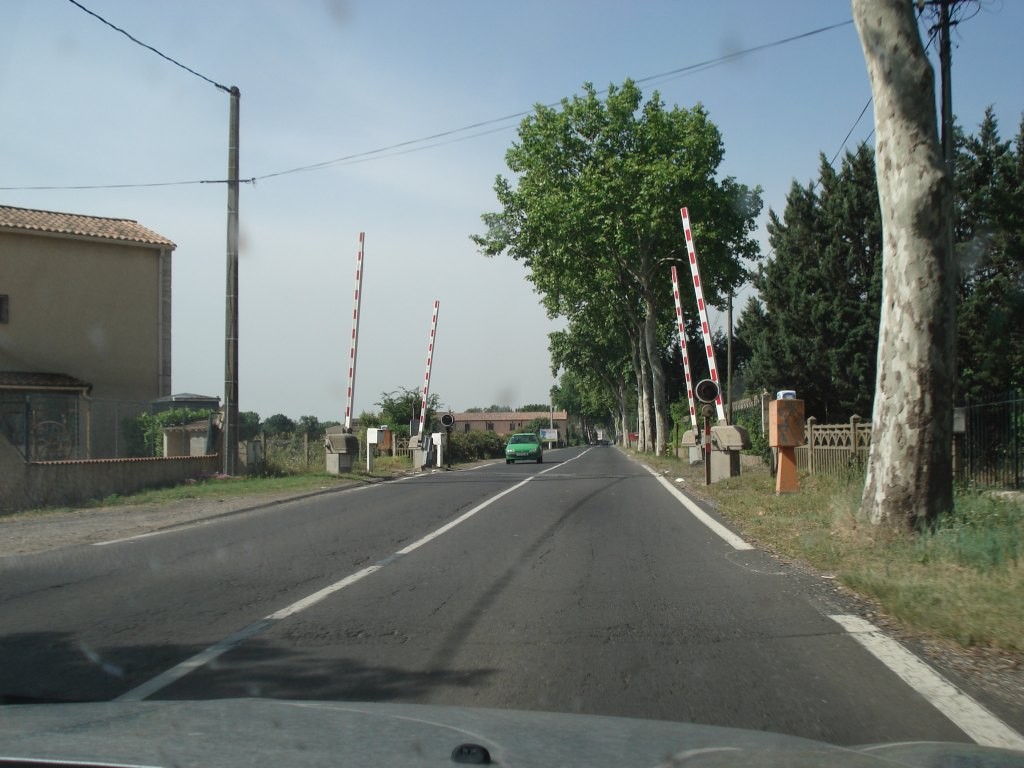

 Un PN composé de 4 demi-barrières |

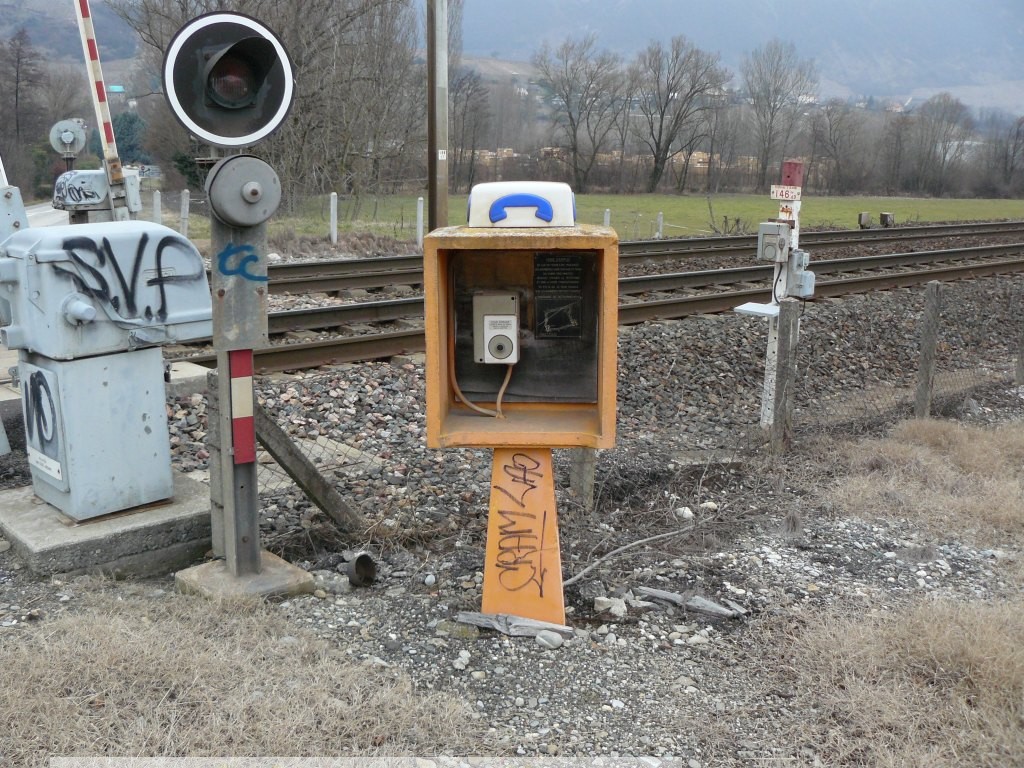

 Téléphone d’alerte |

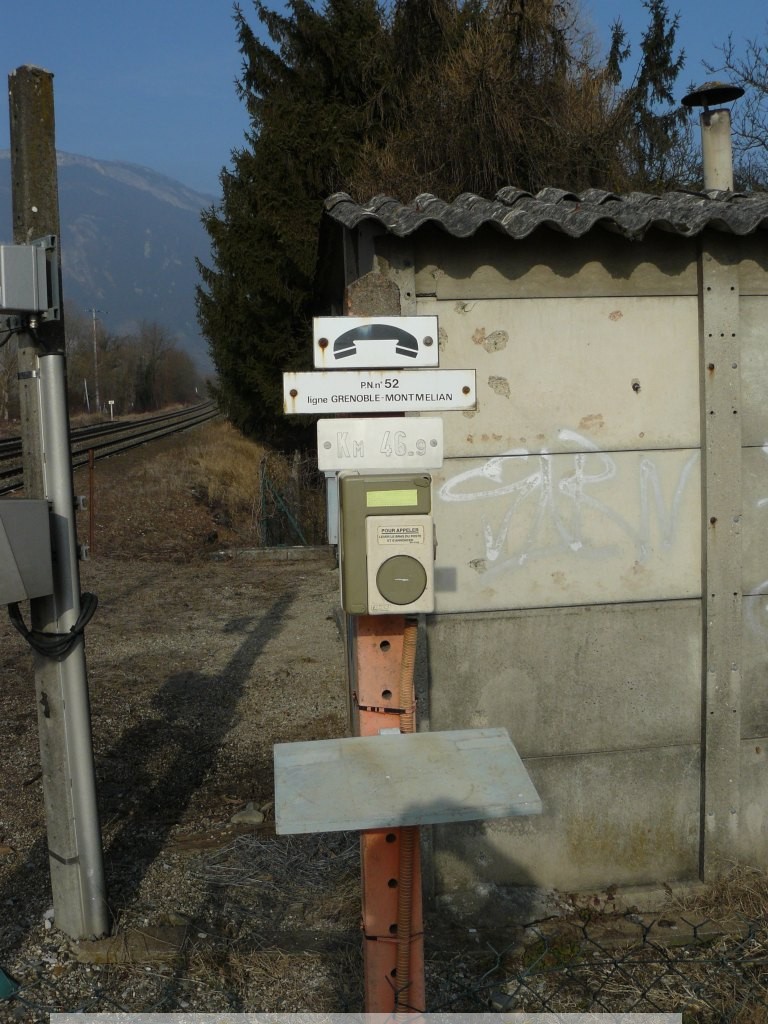

 Guérite et téléphone d’alarme |

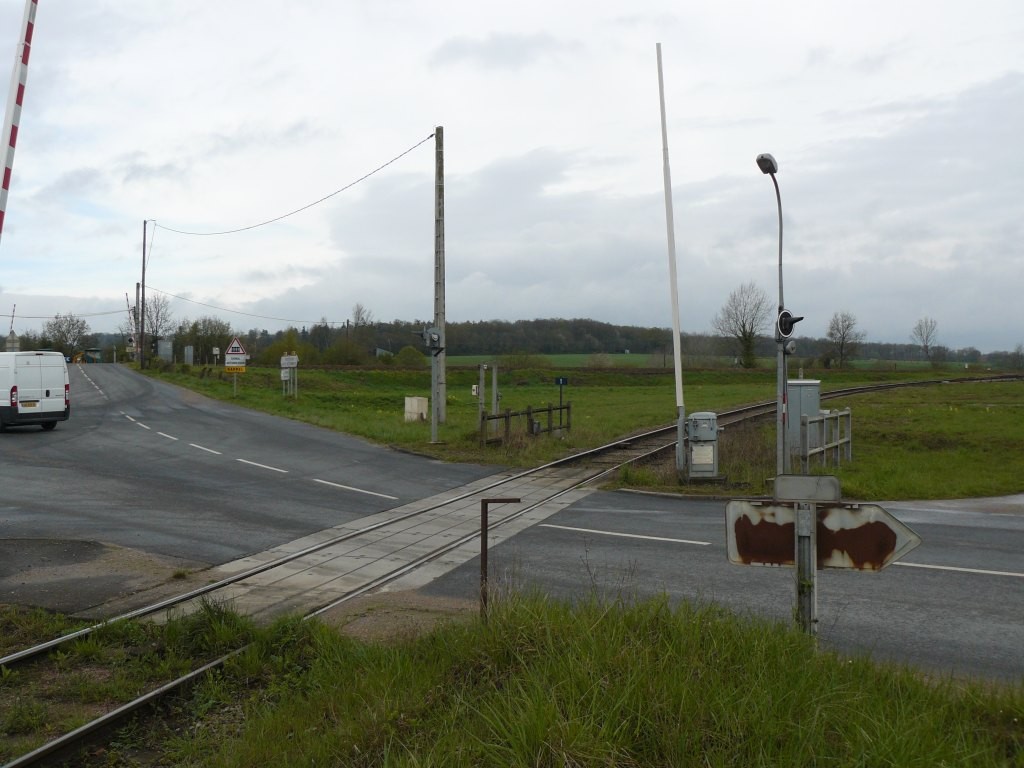

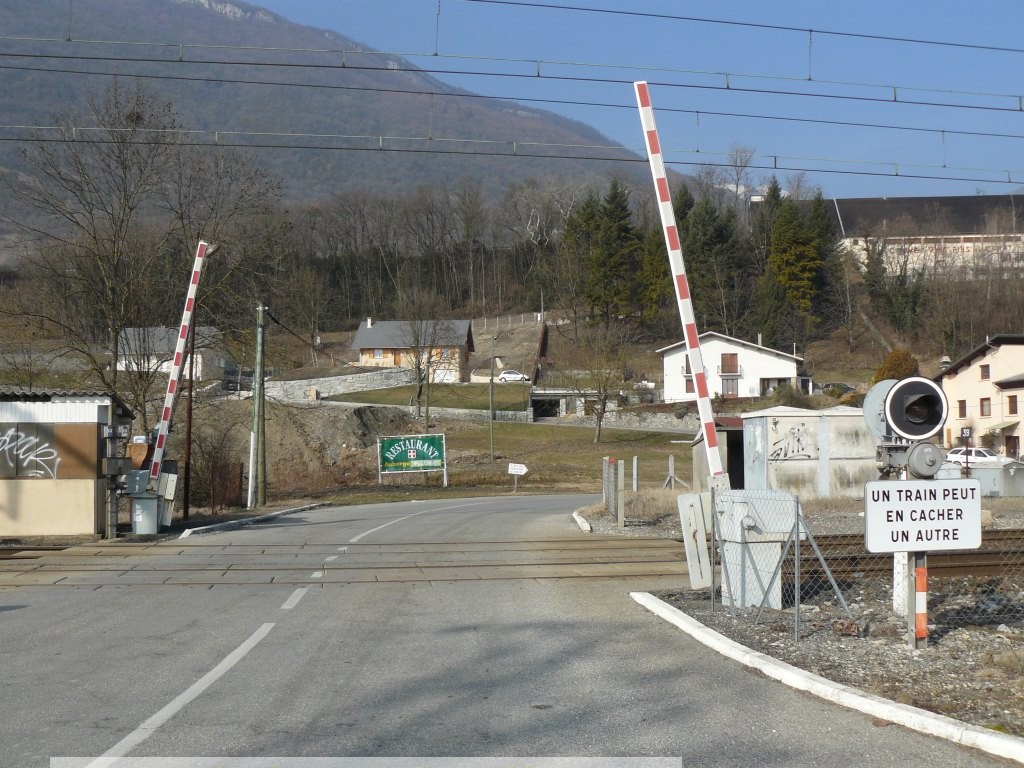

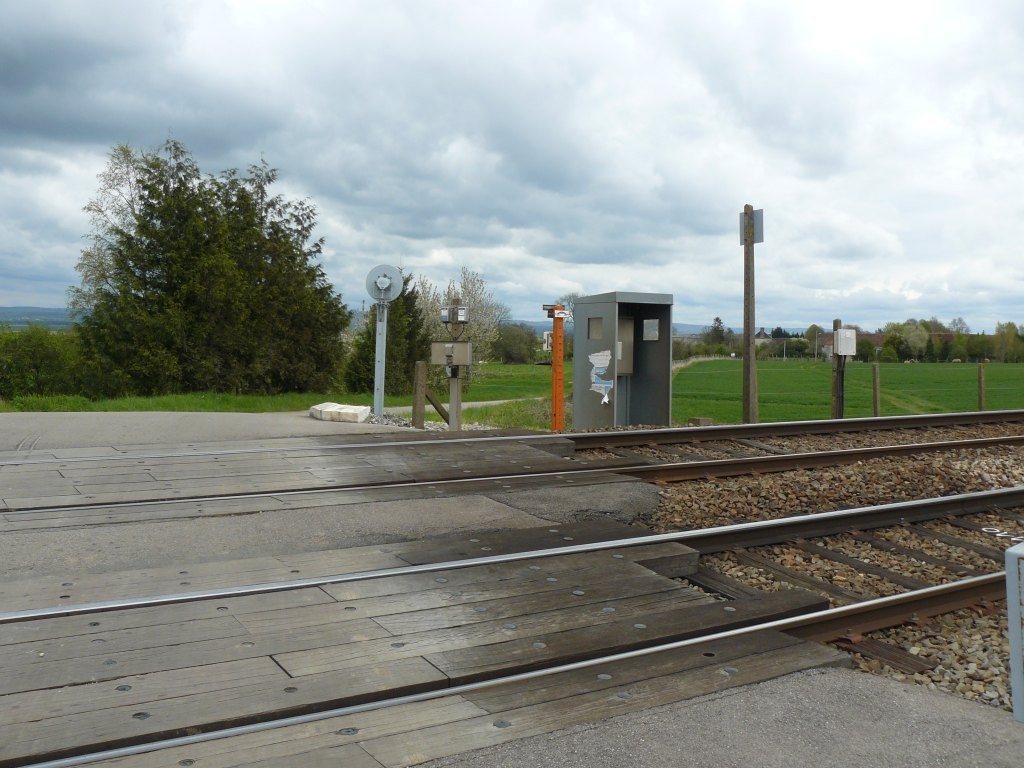

 Passage à niveau sur double voie |
 Passage à niveau sur embranchement particulier |

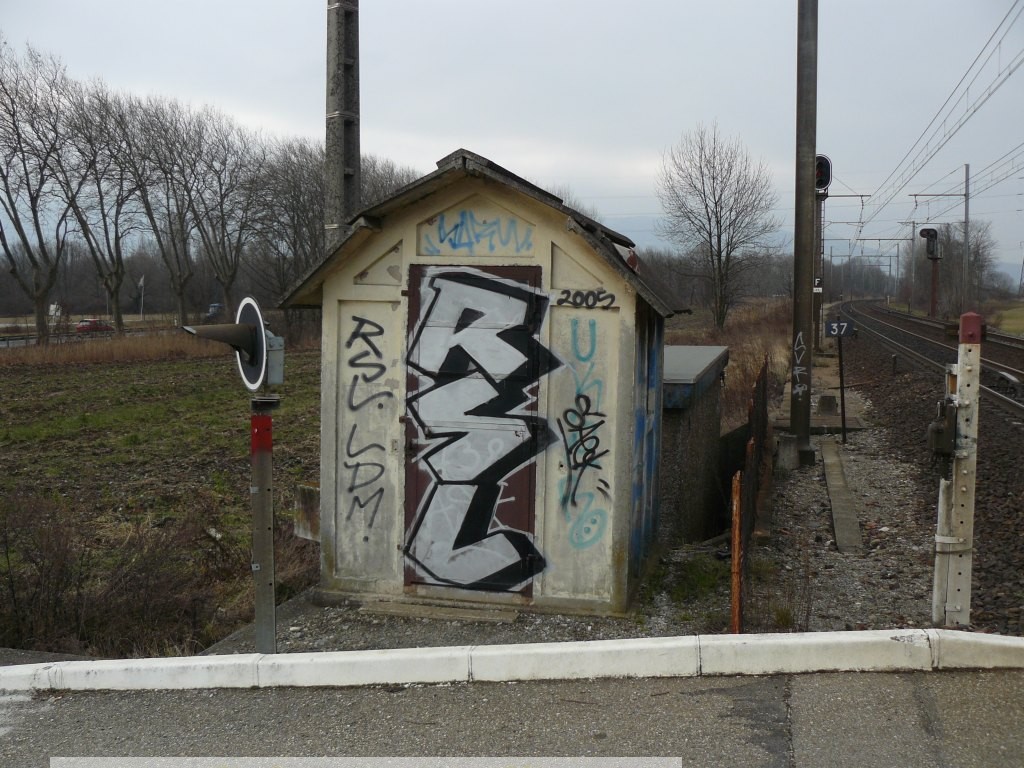

 Guérite de protection |

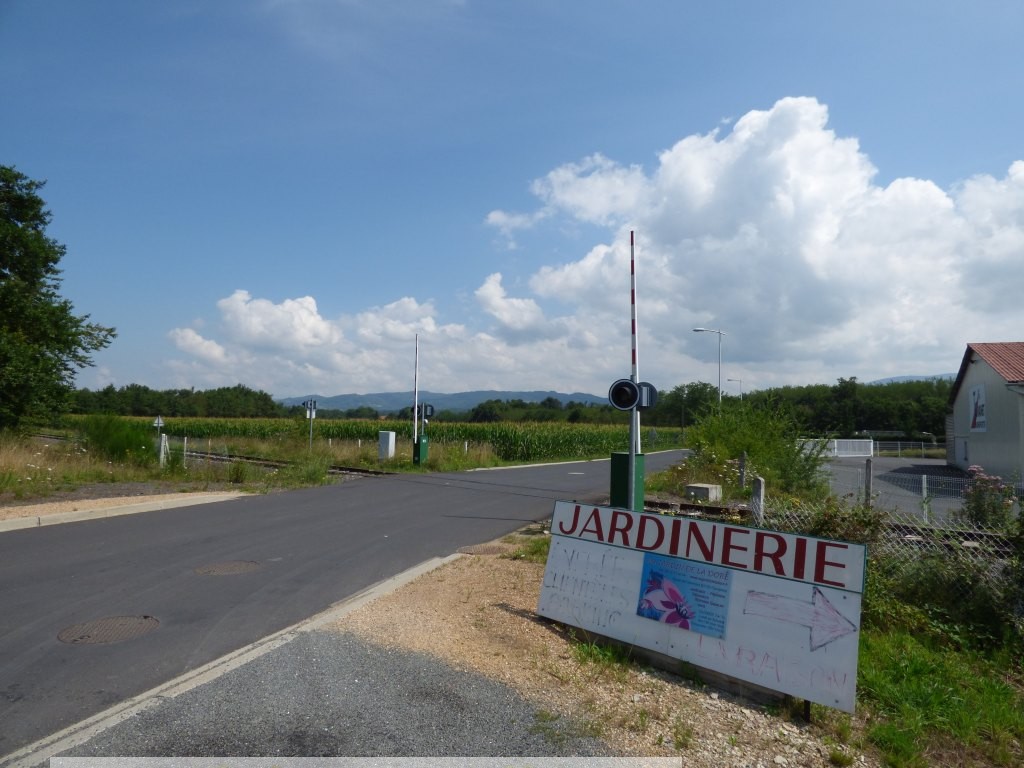

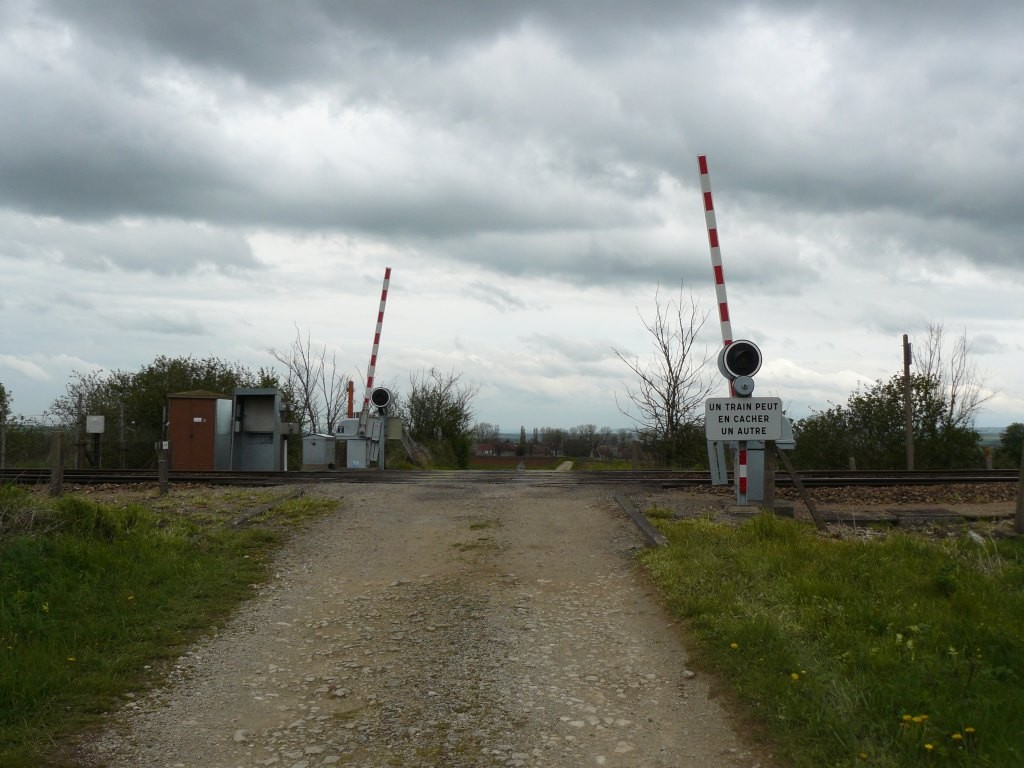

 Passage à niveau automatique sur chemin en terre. |
 Exemple de plateforme |
